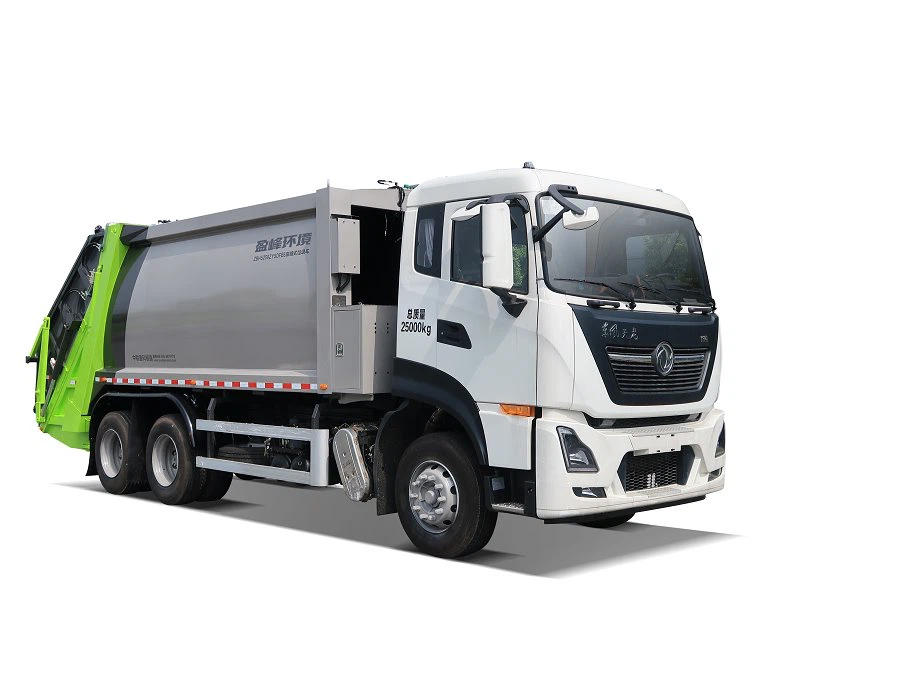

25 ton gecomprimeerde vuilnis zware vrachtwagen

Productspecificatie

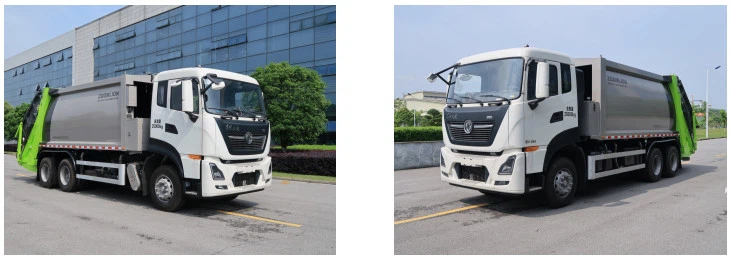

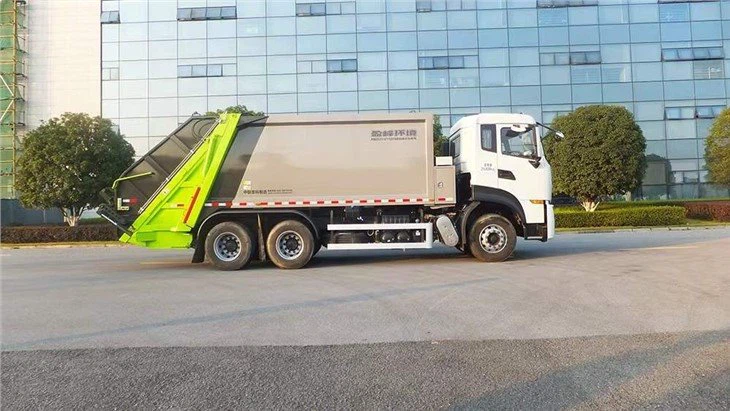

"ZOOMLION" merk ZBH5250ZYSDFE6 25 Tons Compressed Garbage Heavy Truck is een gloednieuwe back-loaded gecomprimeerde vuilniswagen die onafhankelijk is ontwikkeld en ontworpen door Changsha Zoomlion Environment Industry CO., LTD. Het voertuig is aangepast met Dongfeng Tianlong type II chassis en andere componenten zoals afvalcontainer, vuller, duwer, invoermechanisme, vuldeksel, hydraulisch systeem, pneumatisch systeem en elektrisch systeem.

Deze auto wordt gekenmerkt door een hoge efficiëntie, een beknopt en mooi uiterlijk, uitstekende prestaties en gehumaniseerde besturings- en bedieningsmodi. Bidirectionele compressietechnologie wordt gebruikt voor het verzamelen en transporteren van stedelijk huishoudelijk afval met een grote laadcapaciteit, en de uitgebreide prestaties bereiken het leidende niveau van vergelijkbare producten in China. Hoogwaardige componenten worden geselecteerd voor kerncomponenten zoals hydraulisch en elektrisch, die een hoge operationele stabiliteit bieden. Bovendien kunnen verschillende invoermechanismen worden geselecteerd: het 120L/240/660L plastic trommeldraaimechanisme, de 120L/ 240L plastic trommeldraaimechanisme, het trommel (emmer) draaimechanisme, het bakdraaimechanisme, het bakhefmechanisme en het draaiende trommeldraaimechanisme.

Fzalven
Het heeft veel functies, zoals het verzamelen van afval, automatisch laden en verdichten, compressie van los afval, het overbrengen en dumpen van afval, enz.
Werkingsprincipe: bij het vullen van afval wordt het afval in de vuilnisemmer eerst in de vultrechter gedumpt door het cilinderaangedreven invoermechanisme. Wanneer de vulemmer is gevuld met afval, gaat de schraper open en drijft de schuifplaat de schraper aan om samen langs de schuifrail naar beneden te bewegen. De schraper wordt in de vuilnisbak gestoken voor verplettering en eerste compressie. De schraper draait rond het scharnierpunt om het afval verder te verdichten. Wanneer de schraper op zijn plaats zit, beweegt deze omhoog met de schuifplaat. Het afval wordt verder verdicht en in de vuilnisbak gevuld, waar de schuif en de schraper terugkeren naar hun oorspronkelijke positie en een drukvuloperatie wordt voltooid. Het hele werkproces wordt automatisch gecontroleerd. Wanneer afval continu wordt gevuld, trekt de duwschop zich geleidelijk terug onder invloed van extrusiekracht, waardoor afval gelijkmatig de hele afvalcontainer vult.
Wanneer het afval wordt gelost, wordt de vergrendelingshaak automatisch geopend door elektrische bediening, wordt de vuller opgetild en voert het drukvulmechanisme het voorbereidende werk uit voor het lossen van afval van het restafval van de recyclingreinigingstrechter, en wordt de duwschop naar buiten geduwd totdat het lossen van het afval is voltooid. Nadat het lossen van het afval is voltooid, wordt de afdaalactie van de vuller uitgevoerd, wordt het duwen van de schop tot een bepaalde afstand automatisch voltooid, de vuller daalt en de vergrendeling is voltooid, tot nu toe is het lossen van het afval volledig voltooid.

Atoepassing:

Het is voornamelijk geschikt voor het verzamelen en vervoeren van huishoudelijk afval in vaten, zakken en bulktransport in stedelijke woonwijken, gemeenschappen, grote fabrieken, mijnen en instellingen. Om goed werk te kunnen leveren bij het reinigen en verwerken van grote stukken afval, heeft ZOOMLION Environment een groot stuk afvalcompressor ontwikkeld om snel zware stukken afval te pletten en op te vangen, het reinigingsproces te vereenvoudigen en de arbeidsintensiteit van milieusaneringswerkers te verminderen.
In het bijzonder heeft de 25 ton gecomprimeerde vuilniswagen (trechtertype plus ingebouwde inductieconfiguratie) de capaciteit om grote stukken huishoudelijk afval te verwerken, die grote stukken huishoudelijk afval kunnen verpletteren en vullen, zoals meubels, sofa's, afval huishoudelijke apparaten , vereenvoudigt het reinigingsproces en vermindert de arbeidsintensiteit van milieusaneringswerkers. Dit product (trommeldraaiconfiguratie) kan worden overgeladen met onze kleine tonnagetransporter. De nieuwe mobiele-voertuig-naar-voertuig manier van ontvangen en transporteren is een nieuwe manier van ontvangen en transporteren door middel van grote samengeperste vuilniswagens en kleine inzamelwagens. Het heeft de kenmerken van een goede milieubescherming in het aanmeergebied, lage bedrijfskosten van de wijze van flexibel ontvangen en transporteren in het aanmeergebied. Bovendien heeft het product een verscheidenheid aan trommelmechanismen (emmer), geschikt voor verschillende gebruikers van verschillende methoden voor het verzamelen van afval.

Main structuur & prestatiekenmerken
1.Chassis
Chassis. Tianlong DFH1250D4 type II autochassis geproduceerd door Dongfeng Automobile Co., Ltd. is goedgekeurd voor hermontage, het heeft een sterk vermogen en draagvermogen. Het chassis is het meest geavanceerde en betrouwbare in China, dat voldoet aan de nationale VI-emissienormen
Motor.Het maakt gebruik van de Dongfeng Cummins D6.7NS6B290-dieselmotor met een nominaal vermogen van 213 kW en een nominale snelheid van 2300 t/min, die voldoet aan de nationale VI-emissienormen.
2. Belangrijke structurele componenten
Type ZBH5250ZYSDFE6 25 ton ton gecomprimeerde vuilniswagen bestaat voornamelijk uit een afvalcontainer, vuller, duwer, invoermechanisme, vuldeksel, rioleringssysteem, vangrail, spatpreventiesysteem, hydraulisch systeem en elektrisch systeem. De details zijn als volgt:
Type II chassis Duwschop (in doos) Vuilnisbak De vuller Deksel van vuller

Hydraulisch systeem vangrail elektrisch systeem Voedingsmechanisme
Vuilnisbak
De vuilniswagenbak is een onderdeel voor het product voor het verzamelen en opslaan van huishoudelijk afval, en het is ook een verbindingsbasis voor belangrijke componenten zoals vuller en chassis. Het redelijke structurele ontwerp en de materiaalkeuze zorgen voor de optimalisatie van de productprestaties: de stalen platen die in contact komen met het afval zijn gemaakt van hoogwaardig verweringsstaal, dat een sterke corrosieweerstand heeft en de levensduur van het product verlengt; het horizontale gedeelte van de vuilnisbak is een rechthoekig frame en het langsgedeelte is een trapeziumvormig frame, beide zijden, onder- en bovenoppervlakken zijn allemaal booggebogen oppervlakteontwerp, de hele machine is mooi en genereus en de algehele structuur heeft een hoge sterkte en stijfheid. De onderkant van de vuilniswagenbak is ontworpen met een vulvergrendelingsmechanisme.
de vuller
De vulstof is een component die door het product wordt gebruikt om de hoeveelheid huishoudelijk afval te comprimeren en te verminderen. Het drukvulmechanisme op de vuller voltooit het proces van het comprimeren van het afval in de vultrechter en het vullen in de vuilnisbak door de glijdende beweging van de schuifplaat en de rotatie van de schraper. De bodem van de vuller is ontworpen met een afvalwatertank om de capaciteit van het product om afvalwater op te slaan te verbeteren; de voorzijde van de vuller is voorzien van een afdichtstrip en vormt een afdichtstructuur met de achterzijde van de afvalbak om lekkage van afvalwater effectief te voorkomen.
Deksel van vuller
De vulklep wordt gebruikt om het apparaat af te schermen om te voorkomen dat afval en geur naar buiten lekken. Het openen en sluiten van het vuldeksel wordt voltooid door het verbindingsmechanisme en de aandrijving.
Voedingsmechanisme:
Het invoermechanisme is een onderdeel dat het afval in de afvalopvangbak in de trechter van de vuller giet. Afhankelijk van de verschillende toepassingsgebieden van de opvangbak, kan dit onderdeel worden onderverdeeld in emmer-kantelmechanisme, emmer-kantelmechanisme en emmer-emmermechanisme. Het kantelmechanisme van de emmer kan worden aangepast aan 120L/240L/660L/1100L standaard plastic emmers, 300L ijzeren emmers en 800L ijzeren emmers. Het kan worden aangepast aan een 1400L overdekte afvaltrechter en het emmermechanisme kan worden aangepast aan een grote afvaltrechter van 3350L. Het proces van het dumpen van afval in de vultrechter wordt gerealiseerd door een hydraulische cilinder die een mechanisme met vier stangen aandrijft.
Duw schop
De duwschop wordt vervaardigd door het lassen van hoogwaardige profielen en weerbestendige staalplaten om het lossen van het product uit te voeren. De bulldozer bevindt zich in de vuilnisbak en wordt aangedreven door de viertraps hydraulische olie langs de vuilnisbak om het lossen te voltooien.
vangrail

De vangrail is geïnstalleerd door dwarsbalken en hoogwaardige koolstofstalen beugels, mooi uiterlijk en royale beugelinstallatie.
3. Operatie modus
Het voertuig neemt de besturingsmodus aan van "bewegingscontroller plus CAN-bus-bedieningspaneel".De bediening van het voertuig wordt gerealiseerd door 3 bedieningselementen, waarvan er één zich in het bedieningspaneel in de cabine bevindt, en de andere twee bevinden zich in de bedieningskast aan de rechterkant van de achterkant van het voertuig en de linkerkant van het voertuig. de wagen.

Het bedieningspaneel bevindt zich in de cabine en de chauffeur kan het lossen van de bulldozer voltooien zonder uit de auto te stappen:

De functies van de knoppen op het bedieningspaneel van de cabine worden beschreven in de volgende tabel:

De functiebeschrijving van elke knop op het achterste bedieningspaneel wordt weergegeven in de onderstaande tabel:

	Enkele compressie	Na het voltooien van een compressieproces opent de schraper, gaat het skateboard naar beneden, sluit de schraper, gaat het skateboard omhoog en gaat de actie door zonder te stoppen.
	Continue compressie	Het compressieproces wordt meerdere keren herhaald totdat de noodstop wordt ingedrukt.
	actie omkering	Wanneer u één cyclus en een continue cyclus uitvoert, drukt u op de noodstop en drukt u vervolgens op de actie om om te keren, de schraper en de schuifplaat keren terug naar de beginpositie.
	Noodstop	Stop de huidige actie.
	UP de prullenbak	Inching actie, de emmer (emmer) cilinder wordt uitgeschoven.
	Onderaan de prullenbak	Inching-actie trekt de oliecilinder van de bak (emmer) terug.
	Contact op afstand	Druk op de contactknop op afstand en de zoemer in de cabine piept om de communicatie tussen de machinist en de bestuurder aan de achterkant van het voertuig te realiseren.
	Noodstop	Druk op de paddenstoelkop, de controller wordt uitgeschakeld, de lopende actie stopt, trek aan de paddenstoelkop, de controller start opnieuw, de standaard is de werking van de frontzone

Het voertuig kan worden uitgerust met een optioneel video-achteruitkijksysteem. Multimedia real-time monitoringsysteem kan worden geselecteerd om de informatie over het vullen, laden, lossen en achteruitrijden te bewaken om de veiligheid van het voertuig te beschermen. Het kan worden uitgerust met een draadloze afstandsbedieningskast om de veiligheid van het werk van de operator te garanderen.

Belangrijkste prestaties en kenmerken:
Sterke corrosieweerstand en slijtvastheid.Het materiaal van de hoofdcomponenten, vuilnisbakken, bulldozers, vullers en andere onderdelen die in contact komen met het afval, zijn gemaakt van zeer sterk verweringsstaal of slijtvast staal, met uitstekende algehele structurele prestaties, sterke corrosieweerstand en slijtvastheid.
● De prullenbak is mooi van uiterlijk en betrouwbaar van opbouw.De dwarsdoorsnede van de afvalbak is een rechthoekig frame en de langsdoorsnede is een trapeziumvormig frame. Beide zijden, onder- en bovenoppervlakken zijn allemaal boogvormige ontwerpen. De hele machine heeft een mooie en royale uitstraling en de algehele structuur heeft een hoge sterkte en stijfheid.

●Sterk laadvermogen en hoge werkefficiëntie.Het keurt geavanceerde bidirectionele compressietechnologie en hoge compressieverhouding goed, die een leidende positie in de industrie is. De laadtijd is kort, de cyclustijd van één vulhandeling is minder dan 24 seconden, de cyclustijd van één loshandeling is minder dan 55 seconden en het hoppervolume van de vuller is 2,4 m³. Het boogvormige schraper-schraapoppervlak van het drukvulmechanisme neemt het unieke ontwerp van het S-vormige boogoppervlak aan en het schraapoppervlak bestaat uit twee boogoppervlakken. Wanneer de schraperschraapactie wordt uitgevoerd, genereren de twee boogoppervlakken een compressiekracht loodrecht op de normale richting van het raakvlak, wat het pre-compressie-effect op het losse afval in de trechter van de vuller kan bereiken en de efficiëntie kan verbeteren van de drukvuloperatie. Het afvalinzamelings- en transportproces is efficiënt en snel, en het is een leider in de industrie.

● De geavanceerde besturingstechnologieverschilt van de traditionele PLC-besturingsmodus die gewoonlijk in de huishoudelijke industrie wordt gebruikt. Het product gebruikt de meest geavanceerde "CAN-bus plus speciale controllermodus" in de besturingsmodus, die een hoge mate van automatisering, goede betrouwbaarheid, laag uitvalpercentage en levensduur heeft. lang. De regeling van het motorvermogen is volledig geautomatiseerd via het elektrische systeem om ervoor te zorgen dat de motor automatisch kan accelereren en stationair draaien in elke bedrijfstoestand van de vuilniswagen, waardoor vermogensverlies en systeemverwarming, een laag brandstofverbruik en een goede economie worden vermeden.

● De hydraulische en elektrisch geïntegreerde hydraulische cilindertechnologieDe schrapercilinder en de schuifplaatcilinder nemen de ingebouwde hogedruknaderingsschakelaar van de cilinder aan, dat wil zeggen, het naderingsschakelaarelement en de cilinder worden gecombineerd tot één. Deze technologie kan de precieze controle van de werking van het drukvulmechanisme realiseren en de besturingslogica van het product aanzienlijk verbeteren. Betrouwbaarheid en nauwkeurigheid. Tegelijkertijd is de hydraulische schok van de hydraulische cilinder klein en is het bedrijfsgeluid laag.

● Afdichtingsbehandeling elimineert secundaire vervuiling. Vuilnis bevindt zich in gesloten toestand tijdens samenpersen, vullen en transporteren. Het verbindingsoppervlak van de vuller en de vuilnisbak is afgedicht met dubbellaags rubber en er is een rioolafvoerinrichting bij de afdichting geïnstalleerd om ervoor te zorgen dat het afvalwater niet zal druppelen en sproeien tijdens het verzamel- en transportproces (dubbele afdichtingstechnologie). De vuldop bedekt de vulopening van de vuller volledig, wat het fenomeen van rondvliegend afval en stof, veroorzaakt door de verstoring van de staartluchtstroom tijdens het overdrachtsproces, elimineert en tegelijkertijd de geurvervuiling vermindert.

Om de afdichting van de achterkant van de vuilnisbak te garanderen en te voorkomen dat afvalwater wegstroomt, wordt een innovatief ontwerp van onafhankelijke vergrendelingshaken gebruikt om de vuller te vergrendelen. De afdichtstrip op de kruising van het achterste uiteinde van de prullenbak en de vuller is altijd in een samengedrukte toestand. Het zorgt voor een goede afdichting van het hechtoppervlak van de vulstof en de afvalbak en voorkomt secundaire vervuiling door druppelend rioolwater.(Onafhankelijk sluitmechanisme)

●
Hoge veiligheid:Er zijn noodremknoppen aan de linker- en rechterkant van de lader. Druk in een noodgeval op de knop om de stroom van het hele voertuig af te sluiten, het werk in elke staat of elke positie te stoppen en de veiligheid van operators en apparatuur te waarborgen. De zijkant van de prullenbak is voorzien van een anti-valschakelaar om te voorkomen dat de laadinrichting wordt opgetild en de laadinrichting wordt neergelaten en de veiligheid van mensen in gevaar komt; het product is uitgerust met een alarmapparaat en een contactfunctieknop aan de achterzijde, die kan worden gebruikt voor veilige operaties. Het alarm herinnert de bediener eraan om zorgvuldig te werk te gaan en de communicatie tussen de bediener en de chauffeur te realiseren; het geavanceerde hydraulische hefveiligheidscircuit, zelfs als de hydraulische olieleiding barst tijdens het optillen van de vuller, zal de vuller niet plotseling vallen en een wreed ongeval veroorzaken; afval; Er zit een veiligheidsbeugel op de doos om te voorkomen dat de vuller naar beneden valt en mensen pijn doet; het product is voorzien van veiligheidstekens om de operator te begeleiden om veilig te werken.

● Realisatie van "auto-auto" docking en transferDe laderafdekking heeft een pneumatische cilinder-aangedreven vouwvorm en het geoptimaliseerde ontwerp van de tondraaiende reklay-out van het invoermechanisme kan docking en overdracht realiseren met het achterladende ZZZ-serie transfervoertuig.

● Zeer aanpasbaarGebruikers kunnen verschillende emmermechanismen (emmer) kiezen op basis van verschillende afvalinzamelingsmethoden: standaard ijzeren afvalemmer ZBT59003-88 (300 L), plastic vuilnisbak (120L, 240L, 660L, 1100L), willekeurige autoafvalemmer (800 liter), emmermechanisme (1400L) en emmermechanisme (3365L).
●De gehumaniseerde bedieningscontrole:bedieningsbedieningskast is geïnstalleerd in de cabine en de achterkant van het voertuig. De bedieningskast in de cabine kan het duwen en lossen regelen en de bedieningsmodus selecteren. De bedieningskast aan de achterkant van het voertuig regelt het drukvulmechanisme en het bakmechanisme. Bediening, gebruik en bediening zijn erg handig, vooral op de stortplaats hoeft de bestuurder niet van de vrachtwagen af ​​te stappen om het lossen te voltooien.

● Hoogwaardige elektrische en hydraulische componentenHet product is uitgerust met een hoogwaardige geluidsarme meerwegklep met proportionele kenmerken, die het vloeistofgeluid op het moment van hydraulisch omkeren effectief kan elimineren en het huidige hinderprobleem tijdens het gebruik van vuilniswagenproducten kan verbeteren. De industrie is de eerste in de industrie die een hydraulisch oliefilter bij de inlaat van de omkeerklep heeft ontworpen om de hydraulische olie zoveel mogelijk te zuiveren, vastlopen van de hydraulische klep te voorkomen en de betrouwbaarheid van het product te verbeteren. De belangrijkste componenten van het elektrische systeem zijn alle internationaal bekende merkcomponenten, zoals naderingsschakelaars en bedieningsknoppen, die de betrouwbaarheid van de vuilniswagen verbeteren.


● Het gebruik van hoogwaardige slijtvaste technische kunststoffen,Het drukvulmechanisme, het skateboard-bewegingspaar en het bewegingspaar van de bulldozer op de vuilnisbakbaan nemen allemaal de "schuif"-bewegingsvorm aan. Zelfsmerende functie en zelfverwijderend afvalvermogen.

● De lay-out van de pijpleiding is mooi en betrouwbaar. Thet hydraulische systeem keurt de pijpleiding van het ferrule-type goed, die mooi van uiterlijk is en goed in herhaalde demontage en montage. In vergelijking met gewone gelaste buizen kan het de impact van onzuiverheden op de prestaties van het hydraulische systeem verminderen.
●
Betrouwbare en gebruiksvriendelijke configuratie.Multimedia real-time monitoringsysteem kan worden geselecteerd om drukvulling, voeding, lossen en achteruitkijkinformatie te bewaken om de veiligheid van het voertuiggebruik te beschermen. Het kan worden uitgerust met een draadloze afstandsbedieningskast om de veiligheid van het werk van de operator te garanderen.
● Vangrail van aluminiumlegering:De zijleuning is gemaakt van een aluminiumlegeringsprofiel, het algehele uiterlijk is mooi en kan volledig worden gerecycled om verspilling van hulpbronnen en milieuvervuiling te voorkomen.

Grote huisvuilophaling
Dit product heeft de capaciteit om groot huishoudelijk afval te verwijderen en te vervoeren. Het is een overslaginstallatie die het grote inzamelpunt voor huishoudelijk afval verbindt met de grote verwerkingsinstallatie voor huishoudelijk afval. Het kan het grote huishoudelijke afval in situ breken, comprimeren en overbrengen, de problemen van moeilijk laden en een groot transportvolume van groot huishoudelijk afval oplossen, het verwijderings- en transportproces vereenvoudigen en de arbeidsintensiteit van sanitaire werknemers verminderen.
In vergelijking met traditionele vuilniswagens met compressie, kan dit product groot huishoudelijk afval ontleden, comprimeren en overbrengen, voornamelijk op basis van de volgende doelen:
Super verpletterende kracht: Thet drukvulmechanisme keurt het ontwerpconcept van "ingebouwde skateboardcilinder" goed. Tijdens het persen van afval, drijft de grote holte van de skateboardcilinder de schuifplaat naar beneden om een ​​nominale verpletterende kracht tot 300 KN te genereren. Het vermogen om afval te persen en te pletten is extreem sterk.

Handig voeren:De vultrechter heeft een inhoud van 2,4 m³, een invoeropening van 1972 mm en een lengte van de vultrechter van 1700 mm, die is ontworpen om het vullen en voeren van groot huishoudelijk afval te vergemakkelijken;

Speciale bescherming:Innovatief gebruik van ingebouwde sensoren in de hydraulische cilinders van het drukvulmechanisme om het probleem op te lossen dat de externe sensoren gemakkelijk beschadigd raken door groot afval wanneer grootschalig huishoudelijk afval onder druk wordt gevuld;
Slijtvast en betrouwbaar:Gezien het slijtvaste probleem van grootschalig huishoudelijk afval op voertuigen is de vulemmer van slijtvast staal en de schraper van hoogwaardig staal. De algemene structuur van de structuur is opmerkelijk, betrouwbaar en duurzaam.
Dit product is voornamelijk geschikt voor het verzamelen en overbrengen van groot huishoudelijk afval zoals afvalbanken, matrassen, afvalhouten kisten en afgedankte huishoudelijke apparaten (afvalkoelkasten).

Belangrijkste technische parameters:
