12 ton gecomprimeerde vuilniswagen

Productoverzicht
Het merk "Zoomlion" ZBH5120ZYSDHE6 12 Tons Compressed Garbage Truck is een nieuwe generatie gecomprimeerde vuilniswagen na het laden, onafhankelijk ontwikkeld en ontworpen door Changsha Zoomlion Environmental Industry Co., LTD. Het voertuig ziet er mooi uit, heeft uitstekende prestaties, is geavanceerd in controle en gebruikt bidirectionele compressietechnologie om de inzameling en overdracht van stedelijk huishoudelijk afval te voltooien, met een sterk laadvermogen, en zijn uitgebreide prestaties hebben het geavanceerde niveau van vergelijkbare huishoudelijke producten bereikt.

Functies overzicht
Met afvalinzameling, automatisch laden en verdichten van afval, losse afvalcompressie, afvaloverdracht en -storten en andere functies.
Werkingsprincipe: wanneer de vulemmer is gevuld met afval, wordt de schraper geopend en het skateboard drijft de schraper aan om samen naar beneden te gaan en plaatst deze voor de eerste keer in de vuilnis om te pletten en samen te drukken. De schraper draait naar voren en comprimeert het afval verder. Nadat de schraper op zijn plaats zit, gaat hij omhoog met het skateboard, comprimeert en laadt het afval in de vuilnisbak en keert vervolgens terug naar de startpositie. Het hele werkproces wordt automatisch geregeld en wanneer het afval continu wordt ingedrukt, wordt de schop geleidelijk teruggetrokken onder invloed van extrusiedruk, zodat het afval gelijkmatig wordt gevuld met de hele vuilnisbak. Wanneer het voertuig het afval op de stortplaats (of stortplaats) dumpt, tilt u de lader op en duwt u de schop naar achteren om het afval in horizontale richting uit de vuilnisbak te duwen.

Toepassingsgebied
Het is voornamelijk geschikt voor het verzamelen en transporteren van huishoudelijk afval in vaten, zakken en bulk in stedelijke woonwijken, gemeenschappen, grote fabrieken en mijnen, instellingen en hogescholen.

Hoofdstructuur en prestatiekenmerken:
ZBH5120ZYSDHE6 12 ton gecomprimeerde vuilniswagen bestaat voornamelijk uit chassis, vuilnisbak, vuller, duwschop, invoermechanisme, hydraulisch systeem, elektrisch regelsysteem en andere componenten, de specifieke introductie is als volgt:

1.Chassis
Chassis: gemodificeerd DFH1120B4 type ii autochassis geproduceerd door Dongfeng Commercial Vehicle Co., LTD., met een sterk vermogen en een sterk draagvermogen, het chassis is een van de meest geavanceerde en betrouwbare nationale chassis voor bedrijfsvoertuigen met zes emissies van de huidige {{2} }ton systeem gemaakt in China.

Motor: Dongfeng Cummins D4.0NS6B185 dieselmotor, nominaal vermogen 136kW, nominaal toerental 2400r/min, emissies tot de nationale zesde norm.
2.Jas structuur
Duw de schop

De duwschop is gemaakt van hoogwaardig profiel en aan elkaar gelast verweringsstaal. Het is het deel van het lossen van het product. De duwschop is opgesteld in de vuilnisbak en wordt aangedreven door twee hydraulische cilinders om langs de vuilnisbakbaan te schuiven om het lossen te voltooien.
Bin
Vuilnisbak is het onderdeel van het product voor de inzameling en opslag van huishoudelijk afval, en is ook de verbindingsmatrix van belangrijke onderdelen zoals vulstoffen. Het redelijke structurele ontwerp en de materiaalkeuze zorgen voor de optimalisatie van de productprestaties; De binnenholte maakt gebruik van hoogwaardig verweringsstaal met een sterke corrosieweerstand, hoge uiteindelijke sterkte, sterke corrosieweerstand en een lange levensduur, vooral geschikt voor corrosieve werkomgevingen; De zijplaat neemt de hele plaatbuigvorm aan, het gebogen oppervlakontwerp verbetert de stijfheid van het hele frame en verhoogt de esthetiek; De bodem van de bak is ontworpen met een vergrendelingsmechanisme voor het vullen.
Het laadapparaat
De vulstof is een onderdeel van het product dat de hoeveelheid huishoudelijk afval comprimeert en vermindert. Het drukvulmechanisme op de lader comprimeert het afval in de trechter van de lader en laadt het in de vuilnisbak door middel van schuifbeweging en schraperrotatie. De onderkant van het vulapparaat is ontworpen met een afvalwatertank om de opslagcapaciteit van het productriool te verbeteren; Het voorste eindvlak van het vulapparaat is uitgerust met een dubbele afdichtstrip en vormt een afdichtstructuur met het achterste eindvlak van de vuilnisbak om rioollekkage effectief te voorkomen; Slijtvast staal met een hoge hardheid wordt gebruikt in de trechter van het laadapparaat, wat de duurzaamheid van het product verbetert.
Voedingsmechanisme:
Het invoermechanisme is het onderdeel dat afval uit de afvalcontainer in de vultrechter van de vuller dumpt. Afhankelijk van het bereik van de opvangbak is het emmervolume waaraan het onderdeel zich kan aanpassen verschillend. Het proces van het gieten van afval in de verpakkingsemmer wordt gerealiseerd door de hydraulische cilinder die het mechanisme met vier schakels aandrijft.
Het deksel van de vulmachine

Het vuldeksel wordt gebruikt voor het afschermen van de vultrechter om verstrooiing van afval en geurlekkage te voorkomen. Door middel van drijfstangmechanisme en cilinderaandrijving om het vuldeksel te openen en te sluiten.
Vangrail is een montage
Vangrailmontage door aluminium balk en hoogwaardige koolstofstalen beugelmontage, mooie uitstraling genereus.
3.Taakbedieningsmodus:
Het voertuig neemt de besturingsmodus aan van "bewegingscontroller plus CAN-bus-bedieningspaneel". De bediening van het voertuig wordt gerealiseerd door drie bedieningselementen, waarvan er één zich in het bedieningspaneel van de cabine bevindt, en de andere twee bevinden zich in de bedieningskast aan de rechterkant van de achterkant van het voertuig en de linkerkant van het voertuig. de wagen.

Het bedieningspaneel bevindt zich in de rijkamer, zodat de chauffeur het duw-, schep- en loswerk kan uitvoeren zonder af te stappen:

De functies van elke knop op het bedieningspaneel van de cabine worden beschreven in de volgende tabel:

Knopsymbolen	De naam van de knop	Knop functie:
	de voeding	Druk op de knop 3S, de indicator wordt groen, installeer het systeem aan, druk nogmaals op de knop, de indicator wordt rood, installeer het systeem uit.
	stop	Stopt de huidige actie.
	Werk licht	Druk op de knop, de werklamp aan, druk nogmaals op de knop, de werklamp uit.
	Achtergrondverlichting	Druk op de knop, achtergrondverlichting van het paneel; Druk nogmaals op de knop en de achtergrondverlichting van het paneel is uit.
	onderhoud	Druk op de knop 3S, de indicator wordt rood, ga naar de onderhoudsmodus, de motor staat stil, de zoemer piept; Druk nogmaals op deze knop, het indicatielampje wordt groen en gaat naar de automatische modus.
	Gebied na operatie	Druk op deze knop, de vulindicator wordt rood en gaat naar de vulmodus; Druk nogmaals op deze knop, de indicator voor het vullen van de druk wordt groen en gaat naar de losmodus.
	Volledig indicatielampje	Wanneer de schop dicht bij de inductie wordt geduwd, wordt het indicatielampje druk vol helder, anders niet helder.
	Indicatielampje haak	Wanneer de haaknaderingsschakelaar geen inductie heeft, wordt het haakindicatielampje helder, anders is het niet helder.
	De vuller is opgeheven	Puntactie, de vergrendelingshaak wordt geopend, de vuller wordt opgetild, de motor draait op snelheid, de zoemer gaat, hij wordt op zijn plaats getild, automatische afvalreiniging.
	De vulling gaat naar beneden	Puntactie, de vuller zakt, de vergrendelingshaak vergrendelt, de motor draait op snelheid, de zoemer zoemt.
	Duw de schop eruit	Puntactie, wanneer de hijsnaderingsschakelaar detecteert, kan de duwschop naar buiten worden geduwd, de werksnelheid van de motor.
	Duw de schop terug	Duw en schop terug: deze actie wordt alleen gebruikt voor foutopsporing en onderhoud. Druk op de knop om de schop in te trekken.

De volgende tabel beschrijft de functies van de knoppen op het achterste bedieningspaneel:

Belangrijkste technische parameters van het product:

Belangrijkste voordelen
1,Superieure prestatie
Milieubescherming:
1. Redelijke werksnelheid en uitstekende componenten, regelen het werkgeluid van het voertuig, verminderen geluidsoverlast;
2. Dubbellaagse rubberen afdichting wordt aangebracht op het verbindingsoppervlak van de vulstof en de vuilnisbak, en het afvalwateromleidingsapparaat is aangebracht op de afdichtingsplaats, die afvalwater naar de riooltank van de vuller kan omleiden, effectief rioollekkage voorkomen en milieuvervuiling verminderen ;
3. De afdekking van het vulapparaat bedekt de toevoerpoort van het vulapparaat volledig, waardoor het fenomeen van stofvliegen veroorzaakt door verstoring van de staartluchtstroom in het overdrachtsproces wordt geëlimineerd en geurvervuiling wordt verminderd;

Hoge efficiëntie:
1. Bidirectionele compressietechnologie, hoge afvalcompressieverhouding, sterk laadvermogen;
2. Het emmervolume van het vulapparaat is groot en de efficiëntie van de invoerbewerking is hoog. De cyclustijd van de voedingsbewerking is minder dan 10s (emmerdraaitype);

1. Anders dan de traditionele PLC-besturingsmodus die veel wordt gebruikt in de binnenlandse industrie, het product in de besturingsmodus van buitenlandse geavanceerde volwassen technologie, met behulp van de meest geavanceerde "CAN-bus plus speciale controllermodus", hoge mate van automatisering, goede betrouwbaarheid, laag uitvalpercentage, lange levensduur;
2. De regeling van het motorvermogen is gasregeling via het elektrische systeem om automatische controle te bereiken, om ervoor te zorgen dat de vuilniswagen in zijn verschillende bedrijfstoestanden, de motor automatisch de versnelling en stationaire toestand kan kiezen, vermogensverlies en systeemverwarming kan voorkomen, verminderen brandstofverbruik, goede economie.
3. Multimedia real-time monitoringsysteem kan worden geselecteerd om de informatie van drukvulling, laden, lossen en achteruitrijden te bewaken, om de veiligheid van het voertuiggebruik te beschermen.
Grote rioolcapaciteit:
Twee afvalwatertankconstructies aan de rechterkant van de vuilnisbak en het onderste deel van de lader maken volledig gebruik van de voertuigruimte en hebben een sterke afvalwatercapaciteit.

1. Hoog aanpassingsvermogen:
Verschillende gebruikers kunnen verschillende emmer (emmer) instellingen kiezen op basis van verschillende afvalinzamelingsmethoden: standaard vuilnisemmer ZBT59003-88 (300 liter), plastic vuilnisbak (240 liter, 660 liter, 1100 liter), kleine vuilnisemmer ( 800 liter), bakkiepmechanisme (1400L) en bakhefmechanisme.
Sterke corrosieweerstand:
Vuilnisbakken, schoppen, vulstoffen en andere hoofdonderdelen die in contact komen met afval zijn gemaakt van zeer sterk verweringsstaal of slijtvast staal, met uitstekende algehele prestaties, corrosieweerstand en slijtvastheid.

2, Hoge beveiliging:

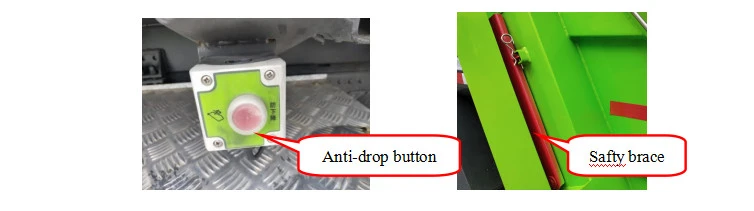

Vuilnisbakzijde is uitgerust met een anti-valschakelaar, om te voorkomen dat de lader verkeerd werkt na het optillen van de lader om de veiligheid van mensen in gevaar te brengen; Het product is uitgerust met een alarmapparaat, dat de bediener kan waarschuwen om voorzichtig te werk te gaan wanneer het om veiligheid gaat. Geavanceerd hydraulisch hefveiligheidscircuit, tijdens het optillen van de vuller, zelfs als de olieleiding barst, zal de vuller niet plotseling vallen om een ​​kwaadaardig ongeval te veroorzaken; De vuilnisbak is uitgerust met een veiligheidsbeugel om te voorkomen dat het vulapparaat letsel oploopt; Er zijn veiligheidsmarkeringen op de producten om de operators te begeleiden om veilig te werken.

3, goede kwaliteit:
Hydraulische oliepomp, hydraulische cilinder keurt binnenlands beroemd merk goed, het product is uitgerust met luchtgestuurde meerwegklep, met hoge betrouwbaarheid. De industrie neemt het voortouw bij het ontwerp van een hydraulische oliefilter bij de inlaat van de omkeerklep, om de zuivering van hydraulische olie te maximaliseren, de vastgelopen storing van de hydraulische klep te voorkomen en de betrouwbaarheid van het product te verbeteren. De belangrijkste componenten van het elektrische systeem gebruiken bekende componenten in binnen- en buitenland, zoals naderingsschakelaar en bedieningsknop, die de betrouwbaarheid van de vuilniswagen verbeteren.

4,Het is eenvoudig te bedienen
Taakbesturingskast geïnstalleerd in respectievelijk het binnenrijden en de achterkant, het besturen van de binnenbaanbesturingskast kan de drukontlading en de keuze van de bedieningsmodus van de achterkant van de bedieningskast regelen, de drukvulling van verschillende instellingen regelen, zowel emmer als huiswerk, de bediening is erg handig, vooral op de stortplaats, hoeven werknemers niet uit te stappen om het lossen te voltooien.

5,Fijn ontwerp

Mooie en betrouwbare pijpleidinglay-out:
Het hydraulische systeem keurt pijp van het kokertype, mooie vorm, goede herhaaldelijke demontage en montage goed, vergeleken met gemeenschappelijke gelaste pijp kan de invloed van onzuiverheden op de prestaties van het hydraulische systeem verminderen.

Vangrail van aluminiumlegering:

De zijleuning is gemaakt van een aluminiumlegeringsprofiel, het algehele uiterlijk is mooi en kan volledige recycling realiseren, kapitaalverspilling en milieuvervuiling elimineren.
Uiterlijk mooi en genereus:
De dwarsdoorsnede van de vuilnisbak is een rechthoekig frame, de langsdoorsnede is een trapeziumvormig frame, beide zijden en het bovenoppervlak zijn cirkelvormige boogmodellering, de hele machinemodellering is mooi en genereus.
